Cable de red cortado: por qué tu conexión de 2.5Gb cae a 100Mb (y cómo diagnosticarlo en 10 segundos)

El problema: tienes hardware de 2.5Gb y velocidad de 2005

Imagina la escena: instalas switches de 2.5Gb en tu oficina, conectas todo con Cat5e, y cuando mides la velocidad entre plantas te sale 100Mb. Exactamente lo mismo que tenías hace veinte años. La infraestructura es nueva, los switches son capaces, los cables parecen bien puestos... y aun así, nada.

El problema casi siempre está en el cableado estructurado, y concretamente en algo que a ojo desnudo es prácticamente invisible: un par de cables cortado o mal terminado. Un detalle de milímetros que bloquea todo el potencial de tu red.

Por qué un par roto tumba toda la velocidad

El estándar que permite velocidades por encima de 100Mb — ya sea Gigabit, 2.5Gb o superior — necesita que los cuatro pares del cable estén operativos y en buen estado. No es un capricho del fabricante: la transmisión a alta velocidad distribuye la señal entre todos los pares simultáneamente.

Cuando falta un par — o está cortado, o hace mal contacto — el switch lo detecta durante la negociación automática de enlace y cae al modo más conservador que le permite funcionar sin errores: 10 o 100Mbps. No hay aviso, no hay alarma visible. El puerto simplemente enlaza a la velocidad inferior y sigue funcionando como si nada, mientras tú pierdes el 96% del ancho de banda que pagaste.

En el caso concreto que da origen a este artículo, el par azul/blanco aparecía cortado al abrir el punchdown. El resultado era exactamente ese: enlace forzado a 100Mb en un switch de 2.5Gb. La instalación había dejado el cable dañado, posiblemente al hacer el terminado con la herramienta equivocada o con demasiada fuerza.

Los errores más comunes en instalaciones de cableado estructurado

1. Punchdown mal ejecutado

El punchdown es el proceso de insertar cada conductor en su ranura del keystone o del patch panel. Parece sencillo, pero requiere la herramienta adecuada: una herramienta de impacto punchdown calibrada. Usar un destornillador, un bolígrafo o cualquier objeto improvisado es la forma más rápida de cortar un hilo de cobre sin darse cuenta. El cable queda visualmente insertado, pero eléctricamente roto.

2. Pares deshuesados en exceso

Para terminar un cable hay que separar los pares y pelar un tramo. El problema llega cuando se pela demasiado: los estándares marcan un máximo aproximado de 13mm de par sin trenzar antes de la terminación. Superar ese límite reduce la integridad de la señal, aumenta las interferencias entre pares (diafonía) y puede causar errores intermitentes que son los más difíciles de diagnosticar, porque el cable parece funcionar pero no al rendimiento correcto.

3. Mezcla de tipos de conector

Usar conectores RJ45 directos en un extremo y keystones en el otro, o mezclar marcas y categorías distintas dentro de la misma instalación, no solo complica el diagnóstico futuro: también puede introducir diferencias de impedancia que degradan la señal. Cuando alguien tiene que revisar esa instalación seis meses después — o cuando hay que ampliarla — la mezcla de componentes convierte algo ya de por sí tedioso en un auténtico rompecabezas.

4. Confianza excesiva en la inspección visual

Este es quizás el error más extendido. Un técnico experimentado puede mirar un punchdown, ver los colores en su sitio y decir que parece correcto. Y puede que lo parezca. Pero un corte fino en el cobre, un pin que no hace contacto del todo, o un par con continuidad intermitente son invisibles a simple vista. A ojo no se diagnostica cableado estructurado. Para eso existen los testers.

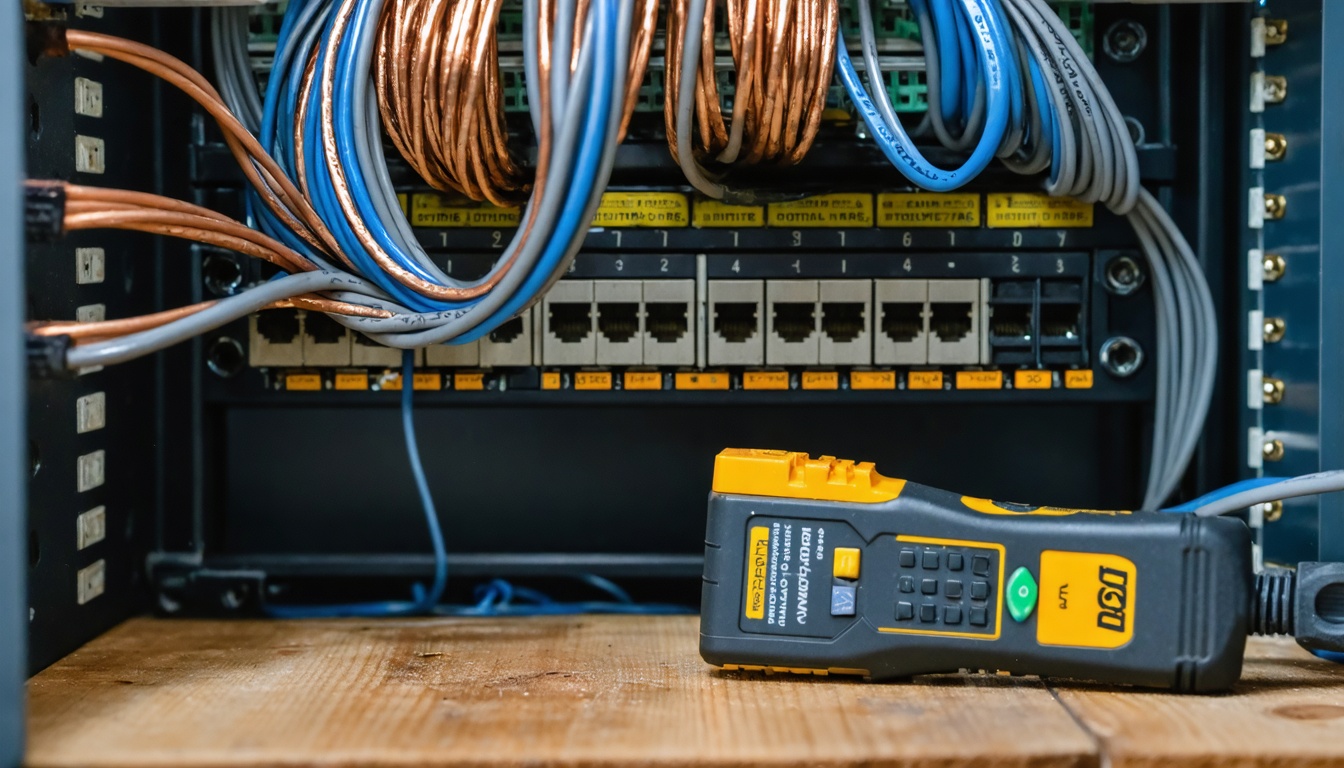

La herramienta que resuelve esto en 10 segundos: el cable tester

Un tester de cables básico — de los que puedes encontrar por entre 20 y 50 euros — hace algo muy simple pero enormemente útil: comprueba la continuidad y el mapa de pines de los ocho conductores del cable. En cuanto conectas los dos extremos, el dispositivo te indica si cada par está presente, si hay alguno abierto (cortado), si hay cortocircuitos o si el orden de los pares es incorrecto.

Lo que habría tardado horas de prueba y error — cambiar cables, reiniciar switches, medir velocidades, abrir cajas — un tester de 30 euros lo resuelve en el tiempo que tardas en enchufarlo. En el caso de un par azul/blanco cortado, el tester lo muestra de forma inmediata: ese pin no aparece en el resultado, y ya sabes exactamente dónde está el problema.

Tester básico vs. tester profesional: ¿cuándo necesitas cuál?

Los testers de consumo hacen lo que se llama un wire map: comprueban continuidad y orden de pines. Son perfectos para diagnosticar lo que hemos descrito — cables cortados, pares invertidos, errores de terminación.

Los testers profesionales van más allá: miden parámetros como la relación señal/ruido (SNR), la atenuación por par, la diafonía (NEXT y FEXT) y la longitud eléctrica del cable. Este tipo de medición es necesaria cuando se certifica una instalación nueva para garantizar que cumple Cat5e, Cat6 o Cat6A según especificación, o cuando se diagnostican problemas intermitentes que no son un corte limpio sino una degradación gradual de la señal.

Para el mantenimiento habitual de una pyme con cableado existente, un tester básico cubre el 90% de los problemas reales. Si se está instalando cableado nuevo que se quiere certificar, o si se trabaja con un instalador externo al que se le exige garantía de la instalación, entonces tiene sentido usar — o exigir — un tester certificador.

Una alternativa al keystone: el conector pass-through

Para las terminaciones en campo — es decir, cuando hay que poner un conector RJ45 directamente al cable sin pasar por un patch panel — existe una opción que reduce el margen de error: los conectores pass-through con el crimper adecuado.

El funcionamiento es diferente al conector tradicional: los conductores se insertan pasando completamente a través del conector, de forma que puedes verificar visualmente que todos han llegado al final antes de hacer el crimping. Si algún conductor se ha quedado corto, lo ves antes de crimpar y puedes corregirlo. Es un sistema más lento que los keystones en instalaciones grandes, pero en campo — donde no siempre tienes condiciones ideales — reduce significativamente los errores de terminación.

Cada cuánto deberías revisar el cableado de tu oficina

El cableado estructurado no falla solo el primer día. Los problemas pueden aparecer meses o años después de la instalación, por varios motivos: movimiento de mobiliario que tensa cables, conectores que se oxidan o pierden contacto con el tiempo, o simplemente fatiga del cobre en puntos de roce.

Una verificación con tester básico cada tres meses — integrada en el mantenimiento IT habitual — permite detectar degradaciones antes de que se conviertan en un corte completo. No es una tarea costosa en tiempo: revisar los puntos de red de una planta de oficina con un tester lleva menos de una hora. El coste de esa hora preventiva es insignificante comparado con lo que cuesta un técnico externo para diagnosticar el mismo problema de urgencia, sin contar la pérdida de productividad mientras la red va lenta o está caída.

Si se transmiten datos de clientes o se trabaja con sistemas que procesan información sensible, la integridad de la red deja de ser solo una cuestión de comodidad: una conexión degradada puede provocar errores en bases de datos, corrupción de transferencias o caídas de los sistemas que dependen de esa conectividad. Mantener el cableado verificado es parte del cuidado básico de la infraestructura.

Cómo especificar bien una instalación desde el principio

Si vas a encargar una instalación de cableado nuevo — o a renovar la existente — hay algunas cosas concretas que puedes pedir para evitar exactamente los problemas que hemos descrito:

• Herramienta punchdown de impacto en toda la instalación, sin excepciones. Si el instalador usa destornilladores, es una señal de alerta.
• Conectores homogéneos del mismo fabricante y misma categoría en toda la instalación. Nada de mezclar RJ45 directos con keystones de otra marca sin documentarlo.
• Certificación de cada punto al finalizar la obra, con tester certificador y entrega del informe de resultados. Si el instalador no puede entregar eso, la instalación no está certificada.
• Etiquetado claro de cada tramo, con referencia al patch panel y al punto de red correspondiente. Parece obvio, pero es lo primero que se omite cuando se tiene prisa.
• Par mínimo de pares deshuesados: pedir explícitamente que se respeten los máximos de la categoría instalada. Un instalador que sabe lo que hace no necesita que se lo recuerden, pero ponerlo por escrito es garantía.

El resumen práctico

Un solo par roto en un cable Cat5e es suficiente para que tu switch de 2.5Gb enlace a 100Mb. No hay ningún aviso, ninguna alarma: simplemente enlaza más lento y el problema pasa desapercibido hasta que alguien mide la velocidad real o nota que transferir archivos entre plantas es inexplicablemente lento.

La solución no es cara ni complicada: un tester básico, saber cómo leer el resultado, y rehacerla terminación con la herramienta correcta. Lo que sí es caro es no tener esa herramienta cuando la necesitas, y acabar pagando una visita técnica para algo que se diagnostica en diez segundos.

Si tienes una oficina en varias plantas con cableado que no recuerdas cuándo se revisó por última vez, quizás este es buen momento para coger un tester, recorrer los puntos de red y comprobar que todo lo que debería ir a 2.5Gb realmente va a 2.5Gb. A veces los cuellos de botella más costosos son los más silenciosos.
